- 隧道機械產品

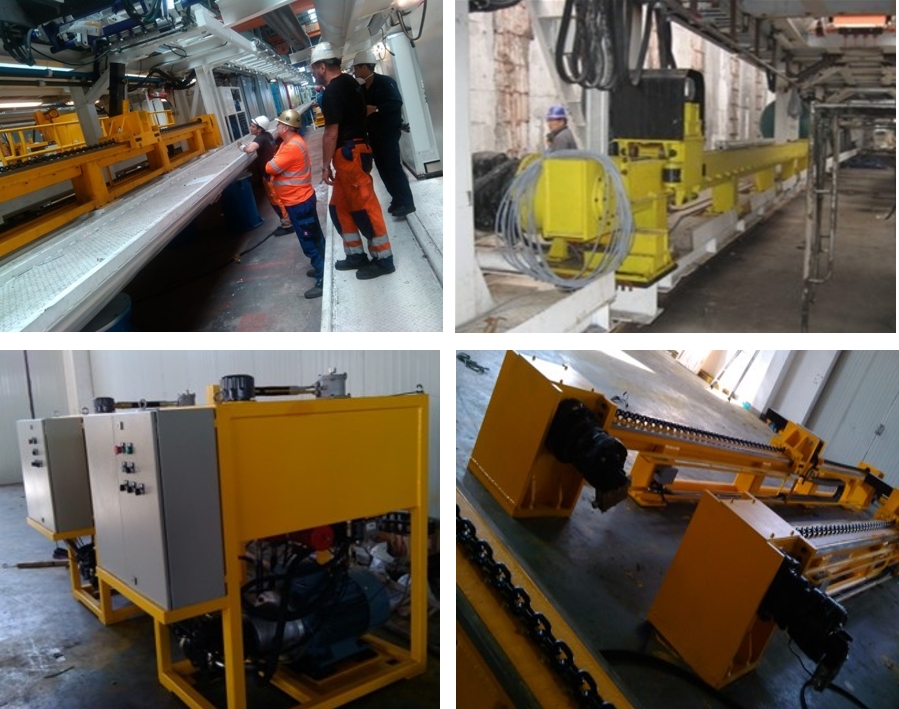

液壓推車器
在TBM工作過程中，液壓推車器是礦車裝料時的步進推進設備，通過推進裝置與兩個撥頭的交替運動實現，它是包括液壓泵站和控制系統的成套設備。遙控操作。
設計推力： 150KN
空返速度： 18m/min
帶載速度： 6m/min
液壓系統工作壓力： 250Bar
系統流量： 120L/min
電機功率： 37KW

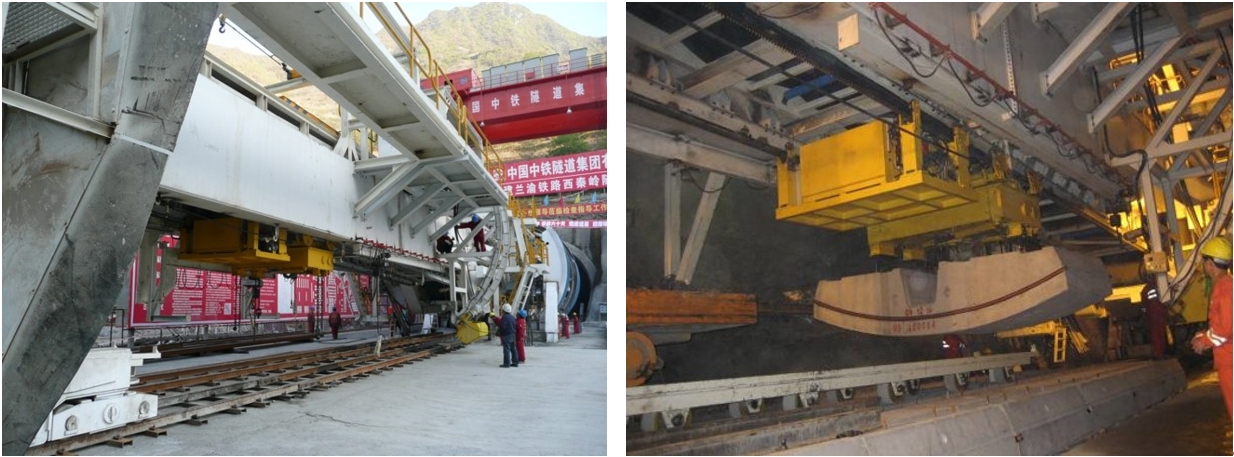

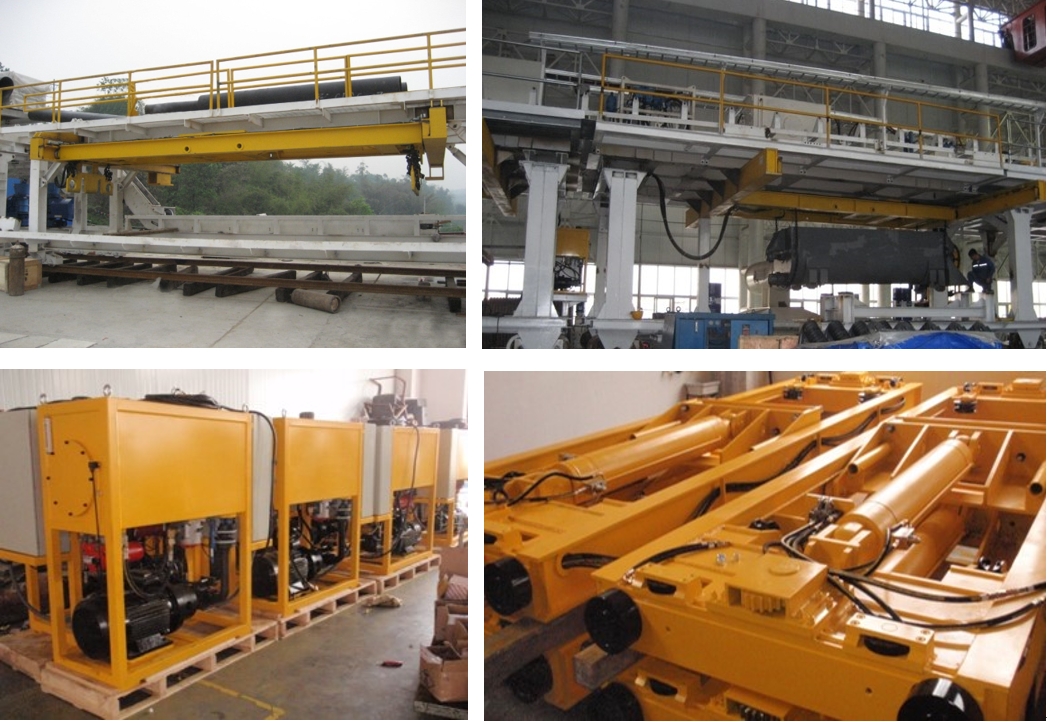

仰拱塊吊機
仰拱塊吊機是TBM的主要配套設備之一，用于仰拱塊的吊運和安裝就位調整、底部殘碴吊運。設備包含液壓動力站及控制系統，結構緊湊，動作復雜，使用頻繁，可靠性高。遙控操作。

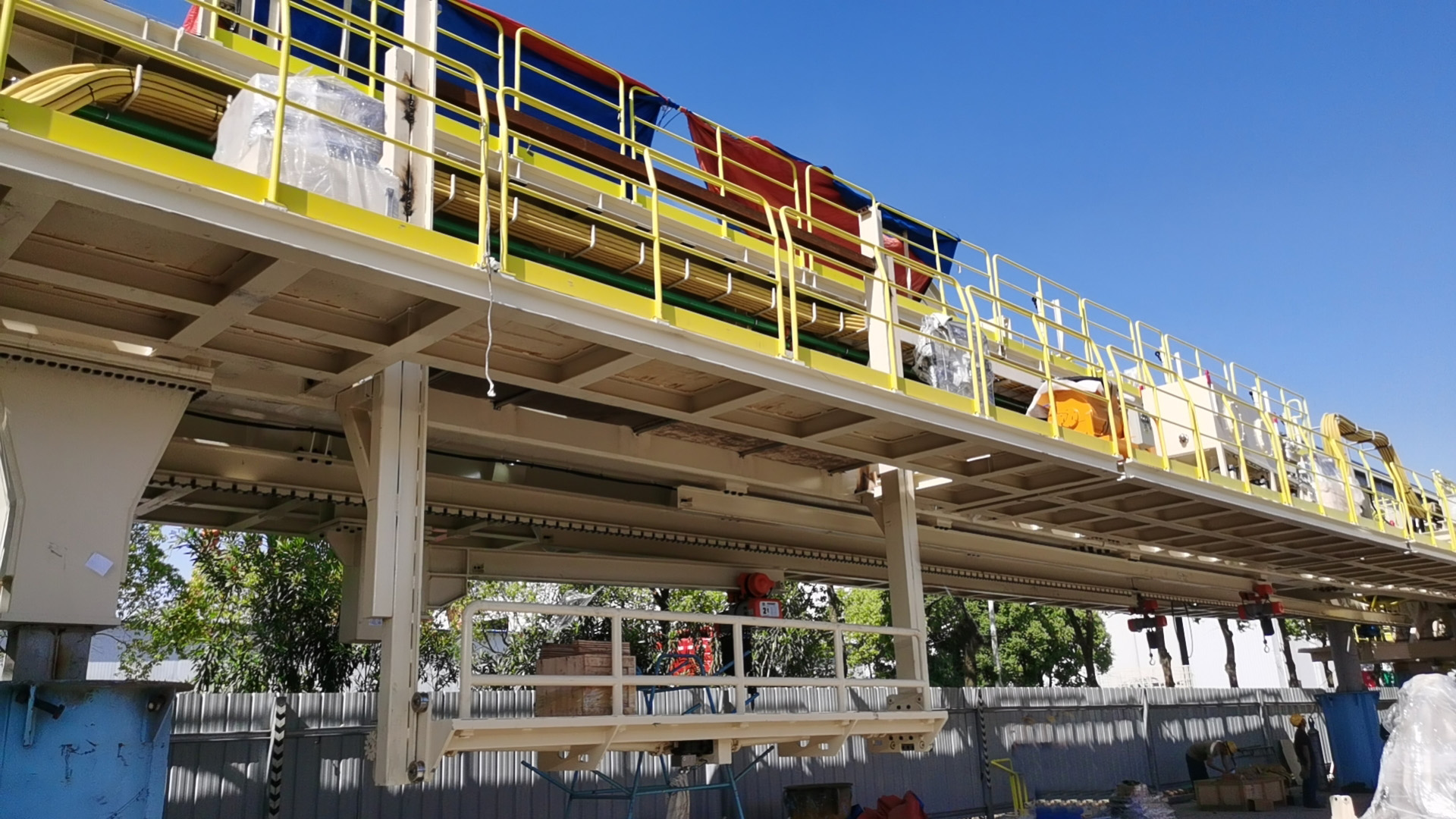

混凝土罐吊機
混凝土罐吊機是根據TBM施工過程中對混凝土（或豆礫石）罐的運輸、起吊、移位等需要而設計的專用配套設備，它是集液壓、機械傳動及PLC控制為一體的設備系統。遙控操作。
起吊能力： 300KN
起吊行程： 1500mm
起吊速度： 2m/min（可遙控調速）
橫向移動速度： 12m/min（可遙控調速）
電機功率： 22KW
泵站流量： 87L/min
工作壓力： 160bar
控制方式： 無線遙控

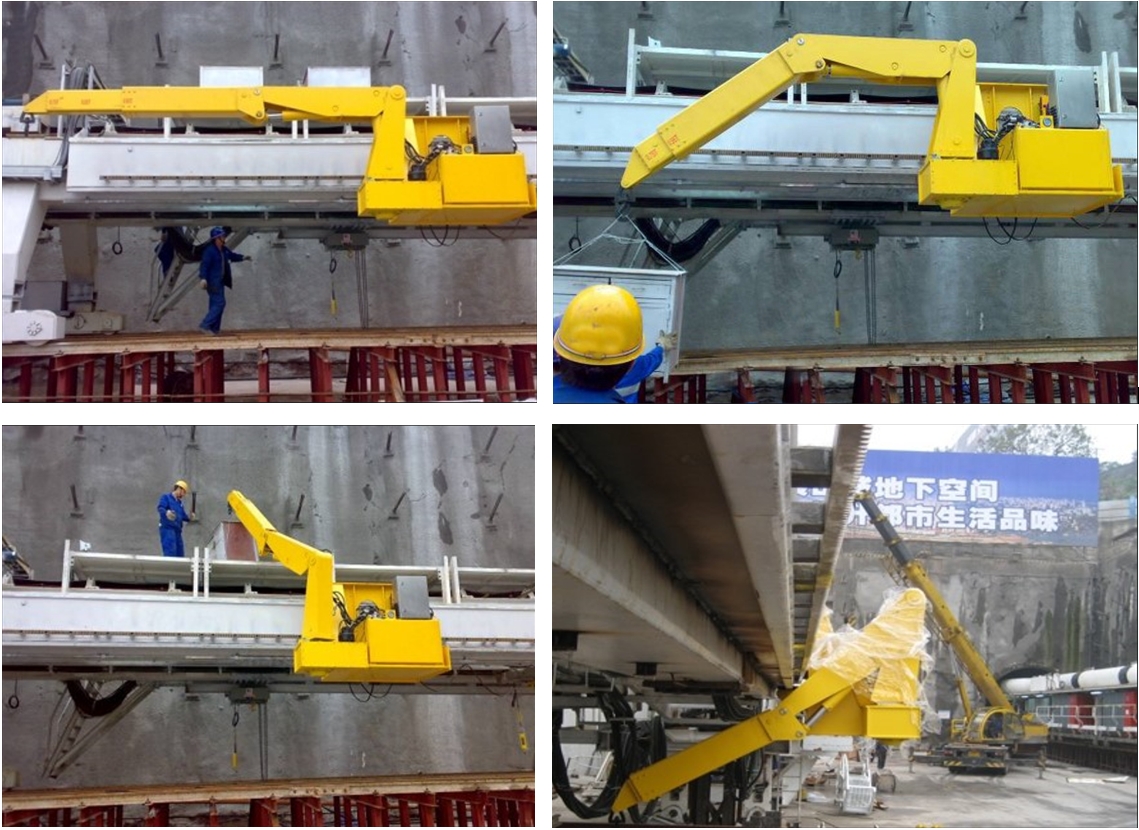

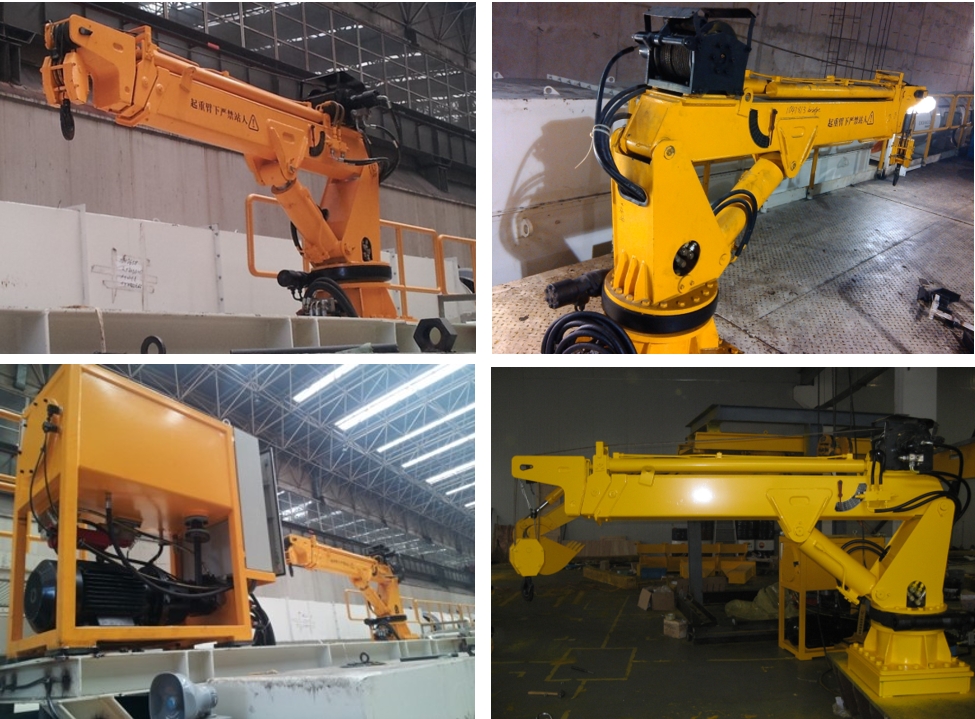

液壓回轉吊機
液壓回轉吊機是根據TBM的物料運送要求，在TBM上部固定，吊臂可二級伸縮和360度旋轉的專用成套設備，其結構緊湊，動作靈活，包含液壓泵站和控制系統。遙控操作。
最大起吊能力： 20KN
臂長范圍： 2.3-4.8m
旋轉角度： 360度
變幅角度： 0-25度
液壓系統工作壓力： 200Bar
系統流量： 35L/min
電機功率： 15KW
折臂吊機
折臂吊是在TBM的有限空間范圍內，根據對物料的起吊、搬運、轉移和就位的功能要求而設計的專用成套設備，它包含液壓泵站和控制系統。遙控操作。
起吊能力： 50KN.m
行走速度： 15m/min
旋轉角度： 360度
液壓系統工作壓力： 200Bar
系統流量： 36L/min
電機功率： 15KW

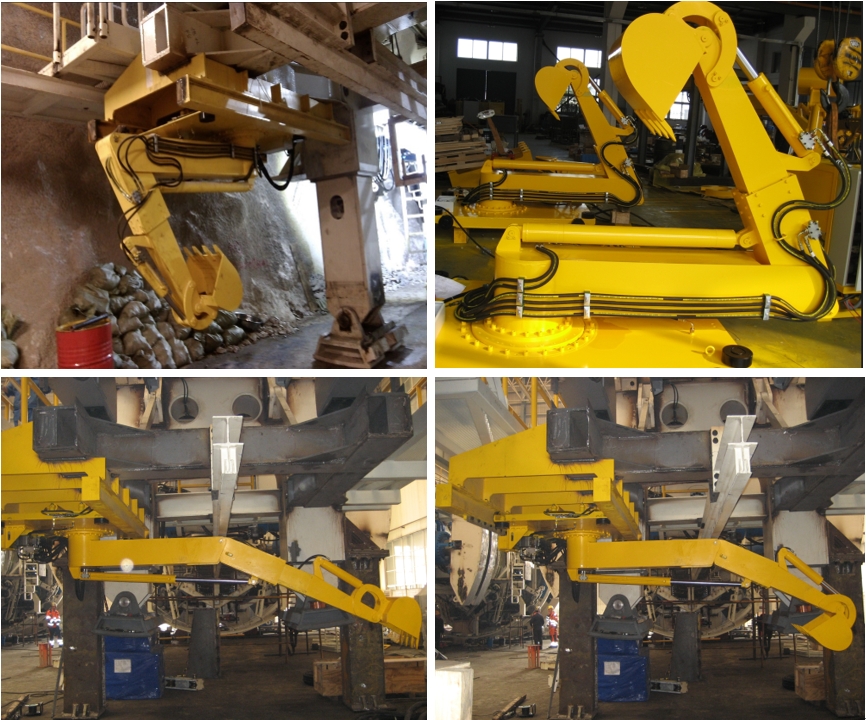

抓斗式清渣器
抓斗式清渣器是根據TBM的清渣要求，在“工”字軌道上行走的小型挖掘機式的專用成套設備，其結構緊湊，動作靈活，包含液壓泵站和控制系統。遙控操作。
抓斗容積： 80L
行走速度： 12m/min
旋轉角度： 360°
擺臂角度： 120°
行走距離： 2米
液壓系統工作壓力： 200Bar
系統流量： 80L/min
電機功率： 30KW
控制方式： 無線遙控
運渣機
運渣機機是根據TBM的物料運送要求，對產生的渣土進行裝載運輸，其結構緊湊，動作靈活，極大提高了施工效率及安全性。
起吊能力： 6KN
升降行程： 4.5m
橫移行程： 1.5m
擺臂角度： 120°
行走距離： 2米
液壓系統工作壓力： 100Bar
系統流量： 25L/min
電機功率： 7.5KW
控制方式： 無線遙控

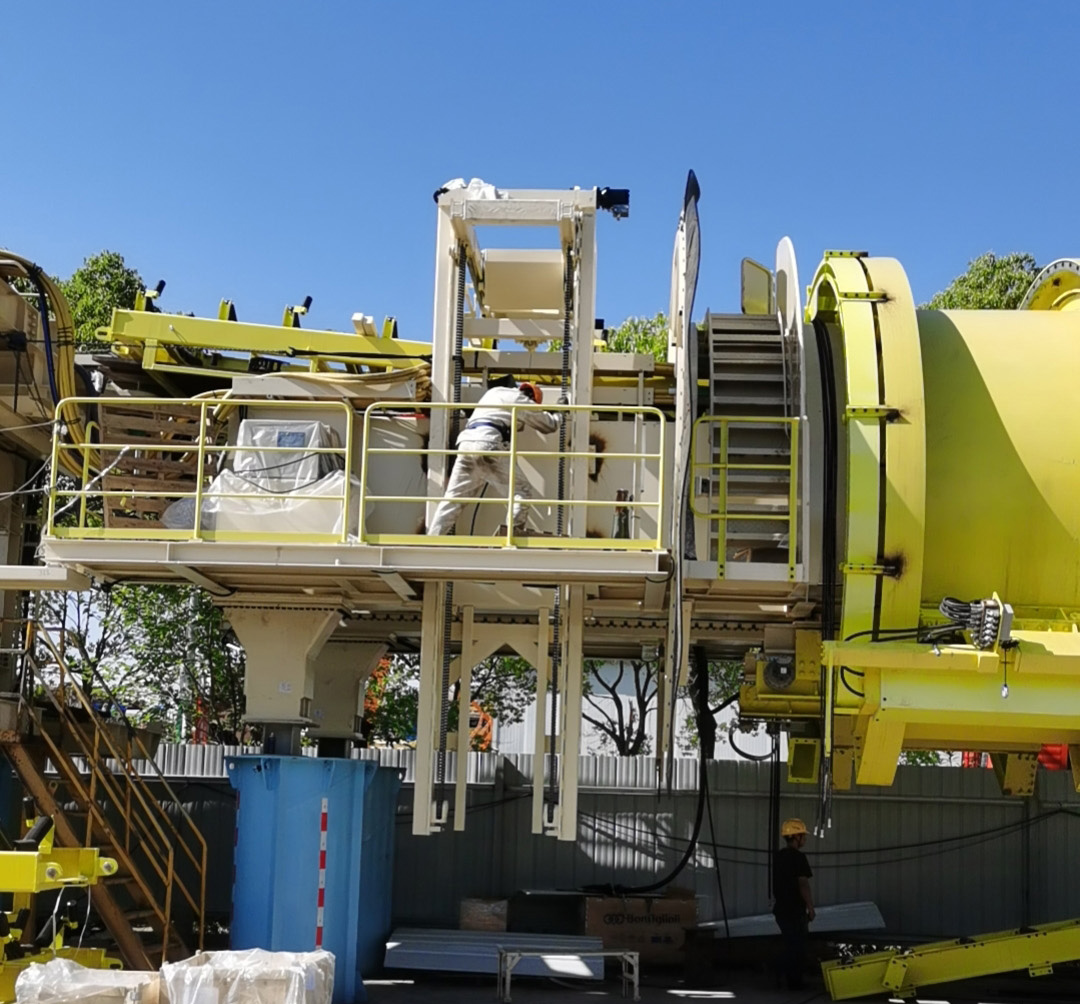

升降平臺
起吊能力： 20KN
升降行程： 3.9m
升降速度： 12m/min
液壓系統工作壓力： 160Bar
系統流量： 35L/min
電機功率： 15KW
控制方式： 無線遙控

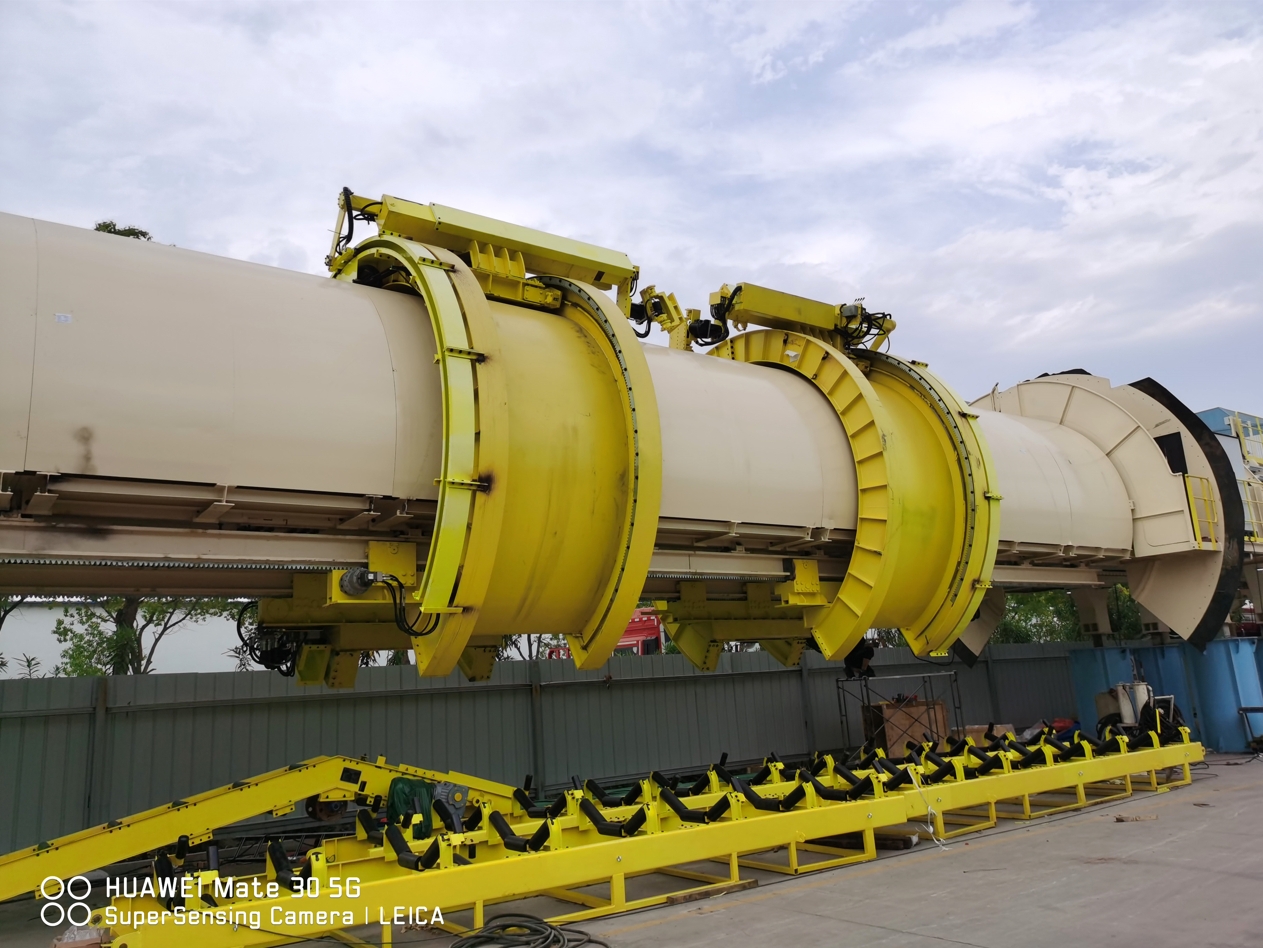

L1噴混
環形運動的小車支撐在橫梁的兩端，使橫梁270度旋轉，橫梁上水平移動的小車帶動噴頭機構移動，完成噴混所需的全部動作。設備的驅動力大、抗污染力強、可靠性強。遙控操作。
結構形式： 環動小車+噴頭機械手
環動角度： 270°
行走速度： 9m/min
噴頭左右擺角： ±45°
噴頭前后擺角： 70°
液壓系統工作壓力： 200Bar
系統流量： 60L/min
控制方式： 無線遙控

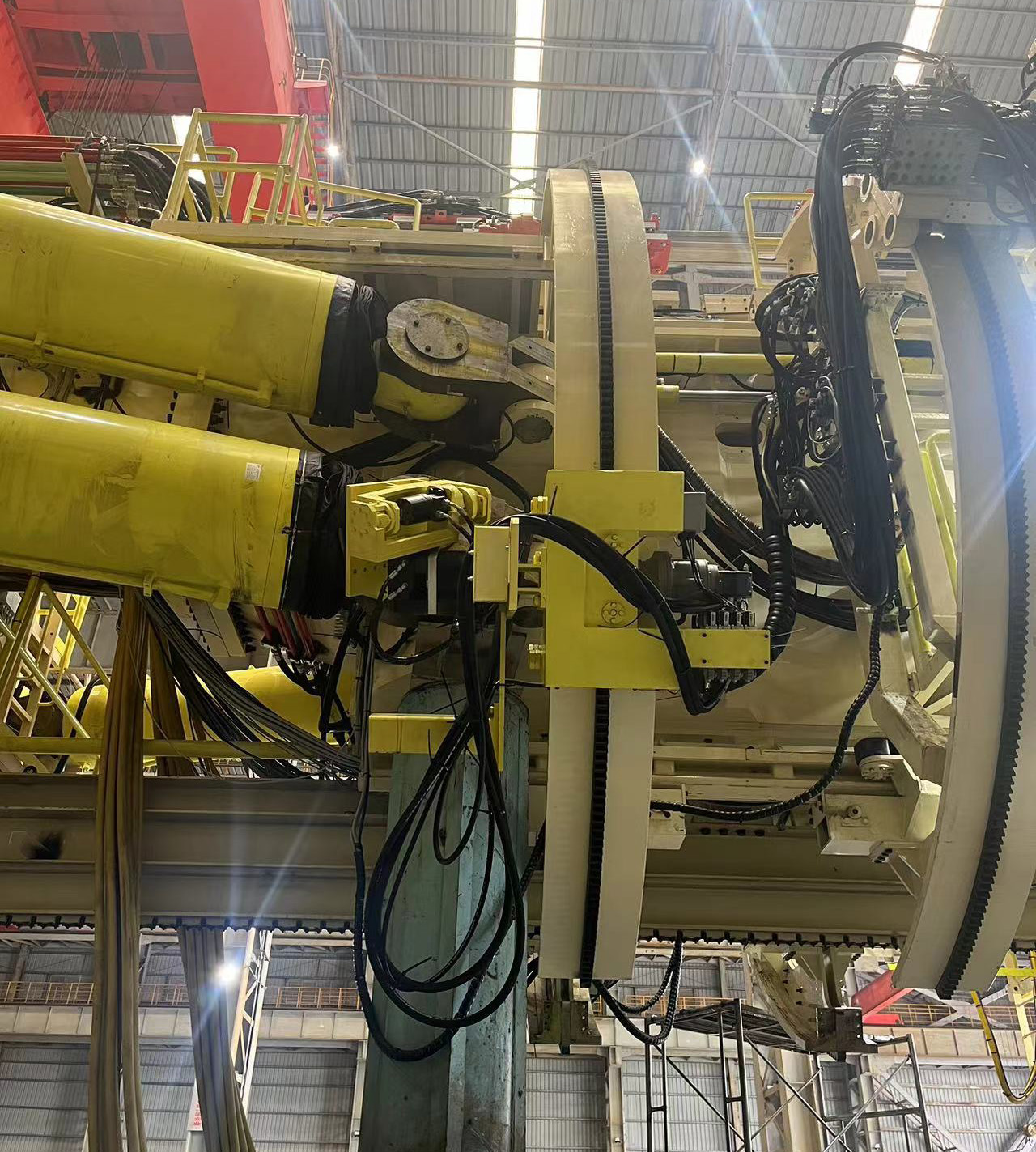

L2噴混
兩套噴混系統完全相互獨立。每套系統的環形大圈可水平移動，環動小車在大圈上帶動伸縮臂240度旋轉，伸縮臂帶動噴頭機構伸縮，噴頭機構可實現噴頭的三個方向旋轉，完成噴混所需的全部動作。設備性能穩定、抗污染力強、可靠性高。包含液壓泵站和控制系統。遙控操作。
結構形式： 環動小車+噴頭機械手
環動角度： 240°
行走速度： 9m/min
行走行程： 6.5m
伸縮行程： 1.5m
噴頭左右擺角： ±45°
噴頭前后擺角： 70°
液壓壓力： 200Bar
系統流量： 200L/min
功率： 75KW
控制方式： 無線遙控
